Есть идея сделать легкую яги на 27-28МГц. Общался в эфире с Португальцем, у него самодельная 2эл яги из 8мм! алюминиевой трубки. Он брал вибратор и рефлектор, а не директор. Длина элементов у него 5000мм и 5400мм соотвественно. Расстояние между элементами 2400мм. Показывал в эфире разницу с 1/2 вертикал, впечетляет чтоб занятся постройкой аналогичной антенны. Но надумал я брать 10мм трубку и на концах удлинить её 7мм. Так вот в чём вопрос. Насколько другими должны быть размеры элементов в моём случае? Или если брать 2-3эл яги DK7ZB, и делать из 10мм трубки, насколько надо менять размер. Подскажите. Спасибо.

sea
Участник
Offline3.3
с авг 2006
Ярославль
Сообщений: 825 Дата: 18 Апр 2011 08:29:03 #


Вам будут советовать отказаться от яги на 10-11м в пользу вертикала, промоделировать Вашу антенну в mmana, а на практике подгонять размеры по месту.

Реклама
Google Дата: 18 Апр 2011 21:50:12 #


Вертикал уже есть, хочется дунуть в яги :)
А по месту как строить? Рефлектор или вибратор? Смотреть на ксв?

Дата: 18 Апр 2011 22:02:06 #


Полевая антенна для DX
В этой теме вроде несколько раз упоминался вообще проволочный вариант, растягиваемый верёвками между мачтой и землёй.
Жёсткий конструктив наверное не придётся постоянно подстраивать, ну только если в метре-двух будут громоздкие железяки, или земля, а этого лучше избегать в любом случае.

Дата: 18 Апр 2011 22:08:18 #


Ну вот более интерисует именно яги в класическом виде.

Дата: 19 Апр 2011 09:36:06 #


Patolkin
Классическая уда-яги - потребуются Al-трубы различного диаметра, U-образные хомуты, Al-пластины, изолятор из копролона. Всё потребуется найти нужных размеров, чтобы всё вставлялось и подходило.
Неклассическая уда-яги - 4 китайские стеклопластиковые удочки по 500 рублей каждая, узел их соединения (крестовина) - самый сложный, полёвка, растяжки. Здесь про спайдеры, а здесь про крестовину.

Дата: 19 Апр 2011 10:41:07 · Поправил: rw4hfn (19 Апр 2011 10:41:48) #


Яги, перекрывающие 27-30 - это совсем не такая простая вещь, как кажется на первый взгляд. Диаграмма разваливается. В случае такой широкой полосы уместнее логопериодика, например. http://forum.qrz.ru/thread30888.html

Дата: 19 Апр 2011 14:25:39 · Поправил: CerGen (19 Апр 2011 14:31:45) #
Вот проволочная Яги.
Для ее постройки нужна только одна мачта и
проволока - вернее растяжки,разбитые изоляторами.

Несимметричная,наклонная.
КСВ на 28 мГц 1,3-1,4
на 27 мГц в районе 3,0

Можно сделать чуть похуже КСВ на 28 и
чуть получше на 27 мГц.

Всем известно что хорошей антенной является вертикальный диполь а так
же Слопер . Данная антенна - это двухэлементный Слопер.

Дата: 19 Апр 2011 14:30:43 #
Вот здесь :
http://qrz-e.ru/forum/29-5-1

фото этих антенн,отзывы о работе.

Лично я делал на 20,40 и 80 м .
В настоящее время у меня работают на 40 и на 80 м

Дата: 19 Апр 2011 21:40:18 #


http://www.transmission1.co.uk/forum/viewtopic.php?f=2&t=10907
Вот португалец сделал яги сам. С неё работал со мной. Схему взял ARRL handbook. Материал 8мм трубка! Стоит уже год. Почему же я не сделаю из 10мм трубки и удлиню на концах 7мм трубкой? Только какие размеры брать? А если настраивать то в какой очередности? Может кто смоделирует даную антенну в мане?

Дата: 19 Апр 2011 22:15:58 · Поправил: rw4hfn (19 Апр 2011 22:16:52) #


Материал 8мм трубка! Стоит уже год Просто в Португалии нет таких обледенений, как у нас... В России на 10-Яге должна быть трубка, как миниум, 20х1.5 в корне и 15х1 на концах, ИМХО...

Дата: 20 Апр 2011 08:30:47 · Поправил: CerGen (20 Апр 2011 08:40:22) #
rw4hfn

Стремление Patolkin мне очень понятны - минимум
средств - легко собрать ... и есть результат.

Взято отсюда : http://www.transmission1.co.uk/forum/viewtopic.php?f=2&t=10907

Patolkin

Делайте ,конечно.
Только для условий России - сделайте так :

Растяжки помогут выстоять элементам и при ветрах
и при обледенении.

Размеры элементов при ф 10 мм будут чуть короче.
Расстояние между элементами - останется такое же как и есть.

Берите размеры как есть и делайте по ним.
Потом по КСВ - чуть нужно будет отпилить трубки 7 мм вибратора.
А может и не потребуестя - смотря какая модель.
Разница в диаметре 8 и 10 мм не большая.

sea
Участник
Offline3.3
с авг 2006
Ярославль
Сообщений: 825 Дата: 20 Апр 2011 08:38:32 #
CerGen
Вот здесь :
http://qrz-e.ru/forum/29-5-1

Спасибо за ссылку!!! Очень интересное решение. До этого я не видел, а сам бы точно не догадался ) Это ж надо, одной мачты оттяжки - они же элементы!

Дата: 20 Апр 2011 08:44:37 · Поправил: CerGen (20 Апр 2011 08:59:11) #
sea

Я ее сделал за пару часов на крыше .
Реально работал на нее с американцами (14 мГц),
8Q7 , куча европейских,азиатских станций.

Самое трудное было - палку на вершине мачты
- развести элементы на 1 м.
(палку нашел там же на крыше) :-)

Дата: 20 Апр 2011 08:54:10 · Поправил: CerGen (20 Апр 2011 08:57:56) #
Patolkin

Насколько другими должны быть размеры элементов в моём случае?

Смоделировал по приведенным размерам - КСВ 1,9 и на 27 и на 28
Заменил на трубки ф 10 мм - на 27 КСВ стал 1,7 на 28 - 1,93

Смело делайте по размерам из поста №1.

Напомню - на КВ (в т.ч. и 28 мГц) приемлимым считается
КСВ до 3,0
При этом СУ вытягивает КСВ до нормы (между СУ и
выходным каскадом трансивера)

После постройки антенны при испытаниях - КСВ меряйте
при малой выходной мощности.
Если КСВ нормальный - тогда на полной.

Дата: 20 Апр 2011 17:46:23 #


Вот после даной темы уже серьезно задумался делать яги или спайдер. Последний можно сделать монобендовый и на 3-4эл. Будем думать считать средства.

agents
Участник
Offline2.3
с фев 2005
Нижний Новгород 50RS014
Сообщений: 140 Дата: 20 Апр 2011 22:24:56 #


Patolkin
Делай MOXON не хуже работает.Работает не хуже Яги http://hfdx.at.ua/publ/prjamougolnik_moxon39a/9-1-0-47

Дата: 21 Апр 2011 06:43:01 · Поправил: CerGen (21 Апр 2011 10:04:12) #


Moxon выигрывает по F/B
Более широкополосен.
ПО усилению антенны примерно равны.

Дата: 21 Апр 2011 06:54:54 #


согласен с тем что 8мм уж совсем тонюсенькие. у меня 4эл. диаметр трубок взял 20мм, на концах по 19мм. просто интересно как 8мм к буму еще крепиться будут. просверлить, не просверлишь, сломаются на пополам, хомутами стягивать тоже как то не так. пару ворон сядет на 8 мм на конец и... кажется согнутся. одни порывы ветра чего стоят.

Дата: 21 Апр 2011 08:28:45 #
По хорошему - нужно сделать из трех труб.

Центральная ф 25 мм длиной 2 метра.
две боковые ф 20 мм длиной по 1,5 метра -
вставляются в центральную.

Такой элемент будет сам себя нести .

Дата: 21 Апр 2011 09:07:47 · Поправил: CerGen (21 Апр 2011 09:10:15) #
Patolkin
самодельная 2эл яги из 8мм! алюминиевой трубки.

Нет, не так.
5 segments
5 сегментов
Трубки вставляются друг в друга

диаметры
(10mm diameter) and bought 8 meters of aluminium tubes, 6 and 8mm of diameter.

10 в середине ,
две трубки ф 8 мм
и еще две трубки ф 6 мм

Траверса ф 15 мм длиной 1,2 метра
Boom lenght 1200mm, diameter 15mm;

Дата: 21 Апр 2011 09:33:19 #
Patolkin
Будем думать считать средства.

Хотите, научу сделать направленную антенну
почти без затраты материальных средств ?

Дата: 21 Апр 2011 09:38:29 · Поправил: Питер_AM (21 Апр 2011 09:42:08) #
Может кому пригодится: конструкция креплений элементов антенны Уда-Яги:
http://www.afn.org/scotsman/hamradio.6meter.4el.yagi.html (сохранил в PDF)
U-образные болты не бывают в магазинах "Метизы", их не найти в Питере. Если только не делать их самому или не заказывать в Китае. :)

IMHO проще проволочные антенны на основе диэлектрической крестовины, например VK2ABQ.

agents
Участник
Offline2.3
с фев 2005
Нижний Новгород 50RS014
Сообщений: 140 Дата: 21 Апр 2011 09:47:24 #


http://www.autokanal.nnov.ru/load/prochie/karl_rotkhamel_i_aloiz_krishke_quot_antenny_quot/3-1-0-20
http://www.autokanal.nnov.ru/load/prochie/karl_rotkhamel_i_aloiz_krishke_quot_antenny_quot/3-1-0-19
Ротхамель последний.Там тоже полно конструктивов и расчётов по антеннам.

Дата: 21 Апр 2011 10:57:19 · Поправил: CerGen (21 Апр 2011 11:05:09) #
Самый бюджетный вариант :
4 палки длиной 3-3,5 метра.
кусок трубы ф 50 мм

Проволока,
кабель.

Мачта - высотой 1 метр или выше.

Это не шутка.
Антенна по параметрам эквивалентна 3 эл Яги
с высотой подвеса 1 лямбда.

Имеется в виду вращаемая антенна.
Направленная антенна с фиксированным направлением
излучения - еще проще.

Дата: 21 Апр 2011 18:32:26 #
Хотите, научу сделать направленную антенну
почти без затраты материальных средств ?

Конечно, мне сейчас в поисках как раз интересно.

Дата: 21 Апр 2011 18:34:19 #
Самый бюджетный вариант :
4 палки длиной 3-3,5 метра.
4 палки длиной 3-3,5 метра.
кусок трубы ф 50 мм
кусок трубы ф 50 мм

Проволока,
Проволока,
кабель.
кабель.

Что не могу себе представить. А можно фото или схему?

Дата: 22 Апр 2011 07:26:20 #
Patolkin
Конечно, мне сейчас в поисках как раз интересно.

Это антенна 2 элемента Delta Loop
с вертикальной поляризацией.

При вертикальной поляризации - угол
излучения - как и у всех вертикалов-
низкий к горизонту,что и нужно для
проведения связи с дальними корреспондентами.

Для простоты конструкции - траверса сделана
внизу - поэтому мачту можно взять низкую.
Нижняя точка антенны должна быть не ниже,чем
0.05 лямбда ,для 28 мГц - это 0,5 метра.

Дата: 22 Апр 2011 07:32:37 · Поправил: CerGen (22 Апр 2011 07:39:21) #

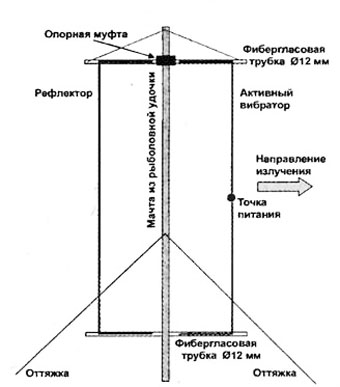

Вот фото как сделать эту конструкцию.
Красным цветом выделен кабель - точка,где он
должен быть подключен.

На фото антенна 20 метрового диапазона - поэтому
и размеры соответствующие.

Для 28 мГц - антенна будет в два раза меньше.
Высоты подвеса достаточно 1-2 метра над землёй.

Обратите внимание на точку запитки - 1/4 от нижнего угла.

Дата: 22 Апр 2011 09:24:15 #


http://www.i1wqrlinkradio.com/antype/cb_antenna2. очень много антенн
